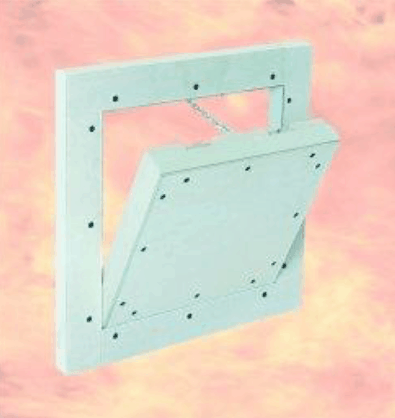

Jak wyglądają drzwiczki rewizyjne system F5?

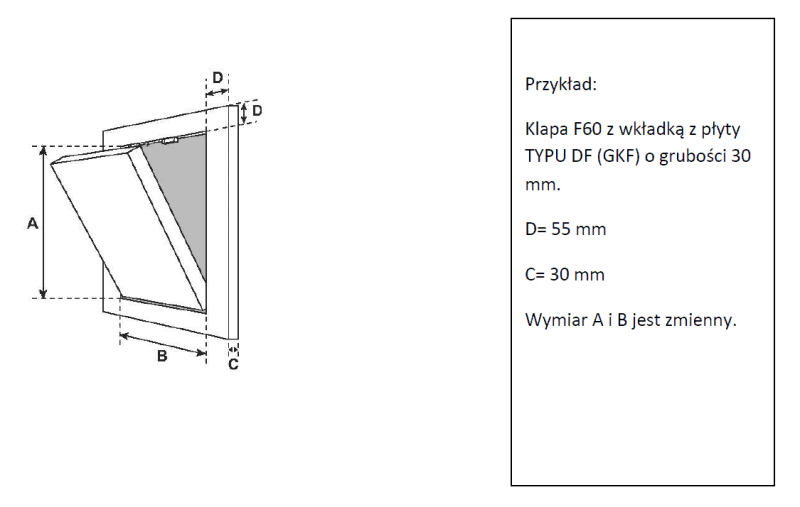

- Przeciwpożarowe drzwiczki rewizyjne F5 w prezentowanej wersji to model o odporności ogniowej EI 60, uzupełniony specjalną wkładką 30 mm.

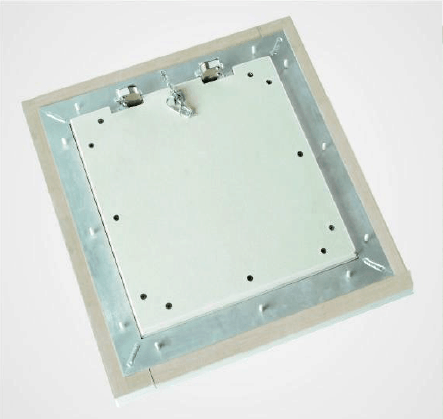

- Drzwiczki złożone zostały z dwóch ram: zewnętrznej (inaczej ościeżnicowej), obudowanej specjalnym kołnierzem z płyt DF oraz wewnętrznej, będącej elementem ramy konstrukcyjnej.
- Ramy klapy rewizyjnej stworzone zostały z aluminiowych kątowników 32,5x27,5x2 mm.
- Dodatkowo, każda rama posiada cztery części, zespawane ze sobą specjalną metodą WIG.
- Rama zewnętrzna jest zabudowana specjalnym, gipsowym kołnierzem z 2x4 płyt karton gips DF o grubości 2x15 mm oraz szerokości 53 mm. Płyty przymocowane zostały do ramy zewnętrznej przy wykorzystaniu wkrętów samowiercących 3,5x35 mm.
- Skrzydło drzwiowe można z powodzeniem wyjmować, co ułatwia obsługę drzwiczek. Skrzydło jest osadzone na aluminiowych trzpieniach, które umieszcza się w dolnej, wewnętrznej części skrzydła klapy.
- Wewnątrz drzwiczek rewizyjnych F5 zastosowano płyty gk DF o grubości 2x15 mm oraz płytę DF o grubości 15 mm, umieszczoną w tylnej części klapy. Wnętrze drzwiczek mocowane jest do ramy wewnętrznej przy użyciu wkrętów samowiercących 3,5x35 mm w rozstawie max. 15 cm.
- Drzwiczki rewizyjne F5 posiadają 2 zamknięcia zatrzaskowo-sprężynowe MINI LATSCH. Zamknięcia mocuje się wkrętami samowiercącymi 2,9x19 mm do profili z kątowników aluminiowych 40x202 mm o długości na poziomie 30 mm. Wkręty są przyspawane metodą WIG do tylnej części ramy zewnętrznej. Aluminiowe elementy będące częścią zamka mocuje się do wewnętrznej ramy z kątowników aluminiowych, do czego stosuje się wkręty samowiercące 2,9x13 mm.
- Na obwodzie skrzydła drzwiowego, w przestrzeni pomiędzy ramą wewnętrzną a zewnętrzną, przykleja się pęczniejącą, ognioochronną taśmę uszczelniającą Palusol typ 100 o przekroju 25x2,0 mm.

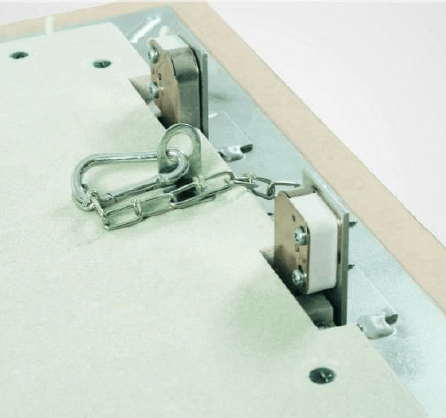

- Dodatkowym zabezpieczeniem przed wypadaniem skrzydła drzwiowego jest łańcuszek z karabińczykami 4/40 mm, umieszczany przy drzwiczkach.
- Dodatkowym wyposażeniem do drzwiczek rewizyjnych F5 jest jeden z kilku rodzajów zamków: czworokątny, okrągły cylindryczny lub PZ. Należy pamiętać, że w przypadku zastosowania zamka powinien być on obudowany płytą DF o grubości 15 mm.
Jak korzystać z klapy rewizyjnej F5?
- By otworzyć drzwiczki rewizyjne, należy nacisnąć skrzydło drzwiowe przy użyciu dwóch zamków sprężynowo-zatrzaskowych MINI LATSCH.
- Całkowite otwarcie klapy rewizyjnej pod kątem 90 stopni możliwe jest poprzez odpięcie łańcuszka zabezpieczającego.
- Skrzydło drzwiowe można wyjmować.
- Zaleca się zapinanie łańcuszka zabezpieczającego po każdorazowym użyciu drzwiczek.
