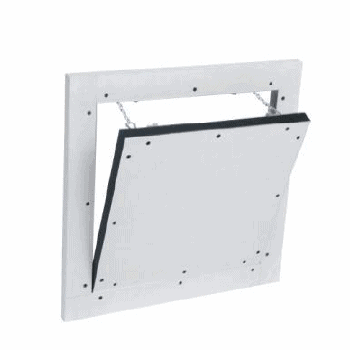

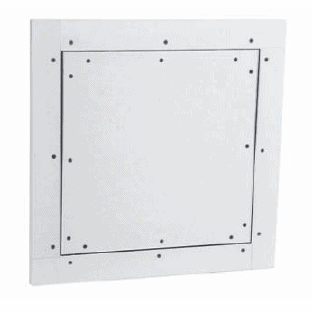

Jak wyglądają drzwiczki rewizyjne system F5?

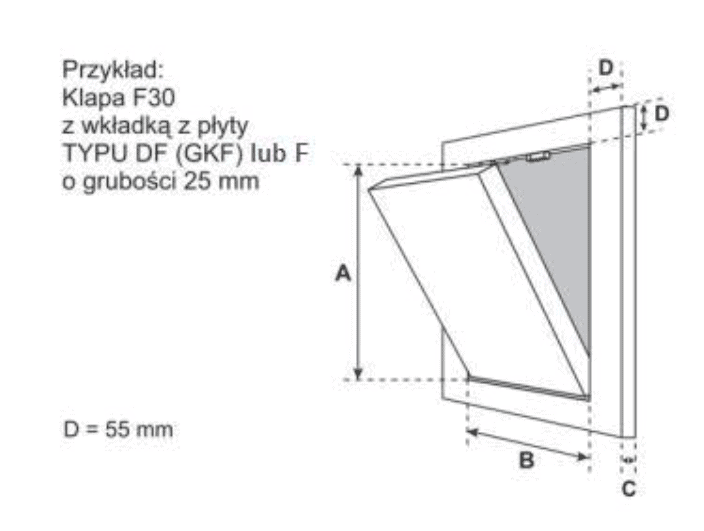

- Prezentowane drzwiczki F5 to model o odporności ogniowej EI 30, do którego wykorzystano wkładkę 2x12,5 mm.
- Drzwiczki złożone są z dwóch ram: zewnętrznej (inaczej ościeżnicowej), jak również wewnętrznej, będącej ramą konstrukcyjną skrzydła.
- Obie ramy w drzwiczkach rewizyjnych stworzone zostały z aluminiowych kątowników o wymiarach 30x27,5x2 mm. Każda z nich podzielona została na cztery części, trwale ze sobą zespawane metodą WIG.
- Rama zewnętrzna została odpowiednio obudowana gipsowym kołnierzem z płyt gk typu DF lub F o grubości 2x12,5 mm oraz szerokości 53 mm. Płyty gipsowo-kartonowe przymocowano do ramy zewnętrznej przy użyciu wkrętów samowiercących 3,5x35 mm.
Atutem drzwiczek rewizyjnych F5 jest możliwość wyjęcia ich skrzydła, osadzonego na aluminiowych trzpieniach. - We wnętrzu klapy rewizyjnej FlexGips zastosowano płyty karton gips typu DF lub F o grubości 2x12,5 mm. Płyty przytwierdzono do ram wkrętami samowiercącymi 3,5x35 mm w rozstawie nie większym niż 15 cm. Do wkrętów wykorzystano także dodatkowe zaślepki ochronne PCV.

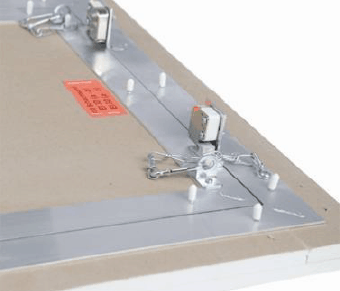

- Drzwiczki rewizyjne F5 posiadają 2 zamknięcia zatrzaskowo-sprężynowe typu MINI LATSCH. Zamknięcia mocowane są śrubami 2,9x19 mm do odpowiednich profili z kątowników aluminiowych 40x20x2 mm o długości 30 mm, zespawanych metodą WIG. Aluminiowe elementy, które stanowią część zamka, przykręca się do wewnętrznej ramy z kątowników przy użyciu śrub 2,9x13 mm.
- W przestrzeni pomiędzy ramami, na obwodzie skrzydła drzwiowego, zastosowano wysokiej jakości taśmę uszczelniającą Kerafix 200 o przekroju 25x0,8 mm.
- Drzwiczki rewizyjne posiadają dodatkowe zabezpieczenie przed wypadaniem skrzydła drzwiowego – specjalny łańcuszek, którego jeden koniec mocowany jest śrubami z łbem soczewkowym 3,5x9,5 do ramy zewnętrznej, drugi do części zawieszenia ramy wewnętrznej.
- Dodatkowo, do drzwiczek rewizyjnych F5 oferujemy różne rodzaje zamków: czworokątny, okrągłocylindryczny lub PZ.
Jak korzystać z klapy rewizyjnej F5?
- Drzwiczki otwierane są poprzez naciśnięcie skrzydła drzwiowego dzięki dwóm zamontowanym zamkom sprężynowo-zatrzaskowym.
- Pełne otwarcie klapy rewizyjnej F5 pod kątem 90 stopni umożliwia odpięcie łańcuszka zabezpieczającego.
- Skrzydło drzwiowe można z powodzeniem wyjmować.
- Po użyciu klapy rewizyjnej należy starannie zapiąć łańcuszek zabezpieczający.
