Jak wyglądają drzwiczki rewizyjne system F5?

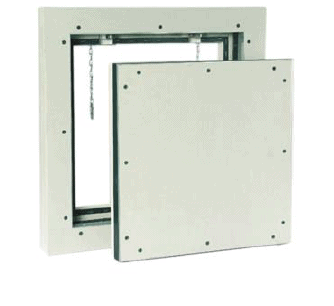

- Przeciwpożarowe drzwiczki rewizyjne F5 o odporności ogniowej EI 120, zaprezentowane w wersji z wkładką 50 mm.

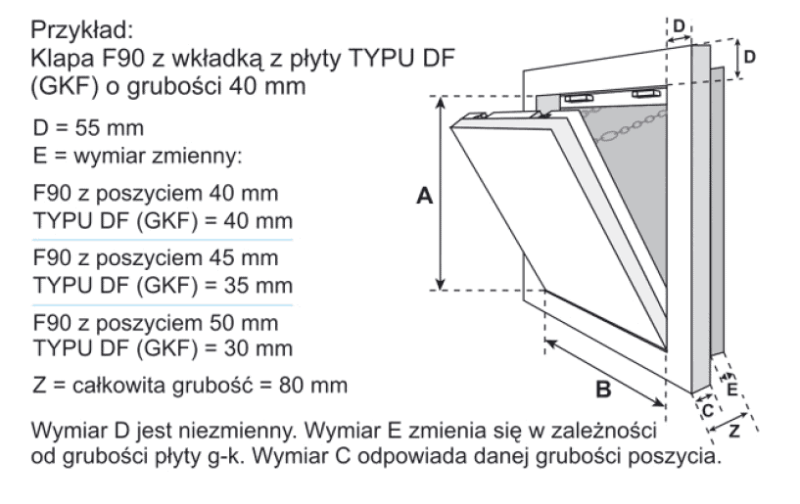

- Drzwiczki posiadają dwie ramy: zewnętrzną (obudowaną specjalnym kołnierzem z płyty DF, inaczej ościeżnicową), jak również wewnętrzną, określaną jako element ramy konstrukcyjnej.
- Rama wewnętrzna i zewnętrzna w drzwiczkach F5 zbudowana została z aluminiowych kątowników 32,5x27,5x2 mm. Każda z ram złożona jest także z czterech części, trwale ze sobą zespawanych metodą WIG.
- Część zewnętrzna drzwiczek (rama zewnętrzna) została wzmocniona gipsowym kołnierzem z 2x4 płyt gipsowo-kartonowych typu DF, o grubości 12,5 mm oraz szerokości 53 mm. Kołnierz został przykręcony do ramy zewnętrznej przy użyciu specjalnych wkrętów samowiercących 3,5x35 mm. Co więcej, kołnierz został także obłożony pasami z płyt karton gipsowych typu DF o grubości 15 mm (lub więcej), zwiększając tym samym jego grubość z 25 do 40 mm (lub więcej).
- Na tylnej stronie ramy zewnętrznej umieszczono specjalną osłonę z płyt Fireboard o grubości 25 mm, połączoną ze sobą przy pomocy klamer 4/40 mm. Po wewnętrznej stronie osłony z płyt Fireboard (na obwodzie) za pomocą klamer 13/6 mm umieszczono pęczniejące ognioochronne taśmy uszczelniające o przekroju 25x0,8 mm oraz 12,5x0,8 mm.
- Do ramy zewnętrznej przykręcono osłonę z płyt Fireboard, przy wykorzystaniu wkrętów samowiercących 3,9x70 mm.
- Pomiędzy ramą zewnętrzną w drzwiczkach a tylną osłoną z płyt Fireboard przyklejono ognioochronną, pęczniejącą taśmę uszczelniającą o przekroju 25x2 mm.
- Skrzydło w drzwiczkach F5 można w prosty sposób wyjmować. Skrzydło zostało osadzone na aluminiowych trzpieniach, które ulokowano w dolnej, wewnętrznej części skrzydła.

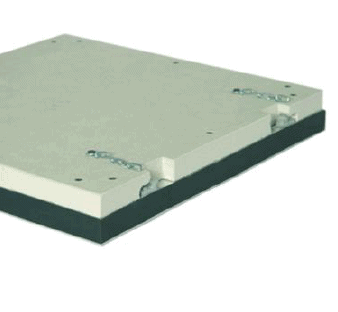

- We wnętrzu drzwiczek rewizyjnych zastosowano płyty gipsowo-kartonowe typu DF o grubości 2x15 mm oraz płytę Fireboard o grubości 25 mm, przykręconą w tylnej części klapy. Wewnętrzna część drzwiczek jest skutecznie mocowana do ramy wewnętrznej, przy wykorzystaniu wkrętów samowiercących 3,5x35 mm w rozstawie max. 15 cm. Śruby posiadają dodatkowe osłonki ochronne (zaślepki wpuszczane).
- Każde z drzwiczek rewizyjnych F5 posiadają 2 zamknięcia zatrzaskowo-sprężynowe MINI LATSCH. Zamknięcia mocowane są wkrętami samowiercącymi 2,9x19 mm do profili z kątowników aluminiowych 40x20x2 mm o długości na poziomie 30 mm. Wkręty spawane są metodą WIG do tylnej części ramy zewnętrznej, zbudowanej z aluminiowych kątowników. Elementy zamykające drzwiczki, będące częścią zamka, przykręca się do wewnętrznej ramy z kątowników aluminiowych, do czego stosuje się wkręty samowiercące 2,9x13 mm.
- W przestrzeni pomiędzy obiema ramami drzwiczek, w centralnym miejscu na obwodzie skrzydła, stosuje się pęczniejącą, ognioochronną taśmę uszczelniającą o przekroju 25x0,8 mm.
- Drzwiczki rewizyjne F5 zostały dodatkowo zabezpieczone przed ewentualnym wypadaniem skrzydła drzwiowego. Wykorzystano w nich łańcuchy z karabińczykami 4/40 mm. Na tylnej osłonie z płyt Fireboard umieszczono także kątownik z blachy ocynkowanej ogniowo o grubości 0,8 mm. Kątownik został sklejony i połączony z tylną osłoną przy użyciu wkrętów 3,9x70 mm.
- Dodatkowo, do drzwiczek rewizyjnych F5 można zamontować jeden z kilku rodzajów zamków: czworokątny, okrągły cylindryczny lub PZ. W sytuacji, gdy klapa posiada opcjonalny zamek, to powinien być obudowany płytą Fireboard o grubości 25 mm.
Jak korzystać z klapy rewizyjnej F5?

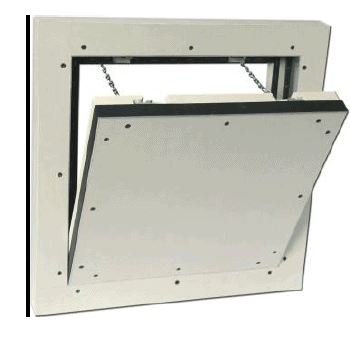

- Klapa otwierana jest poprzez naciśnięcie skrzydła drzwiowego przy użyciu zamków sprężynowo-zatrzaskowych MINI LATSCH.
- Drzwiczki można otworzyć pod kątem 90 stopni dzięki opcji odpinania łańcuszka zabezpieczającego.
- Skrzydło drzwiowe można wyjmować.
- Zaleca się zapinanie łańcuszka zabezpieczającego po każdorazowym użyciu drzwiczek.
